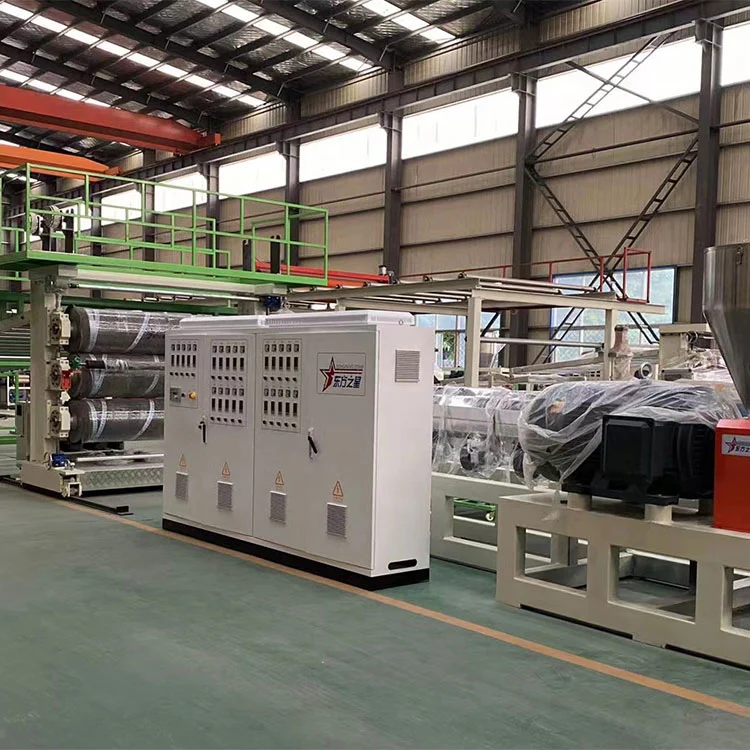

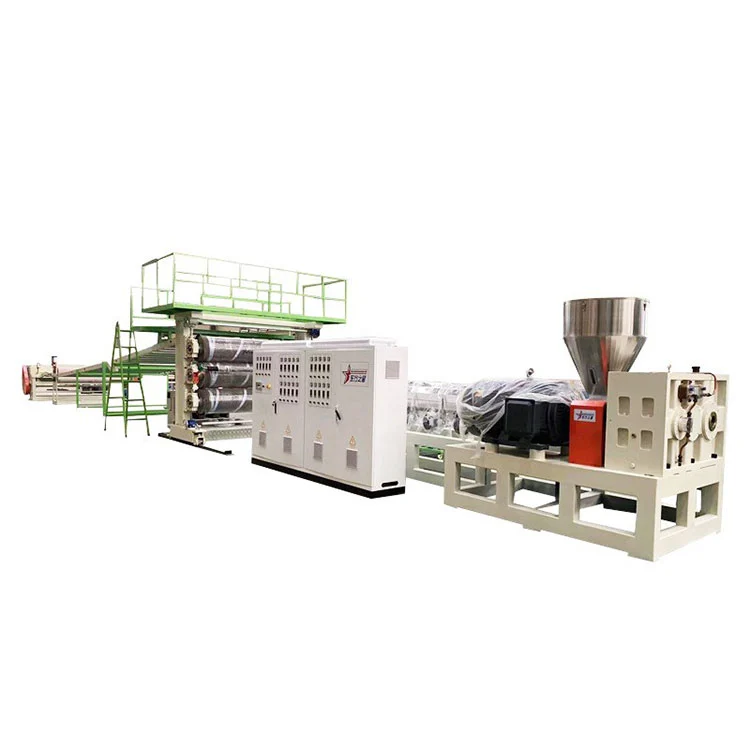

Az ABS egyrétegű lemezt egy extruder állítja elő, és a többrétegű lemezt két vagy több extruder készíti. Az egyrétegű lap egy alapanyagot használ, és viszonylag egyszerű szerkezetű. Az ABS egyrétegű tábla extrudergép több nyersanyag összetettje, viszonylag összetett eljárással és viszonylag magas műszaki követelményekkel.
| 1． | SJ-120 /33 Egyetlen csavaros extruder | 1 -elrendezés |
| 2． | T -die | 1 készlet |
| 3． | háromhengeres optikai sajtó | 1 -elrendezés |
| 5． | Hűtőszekrény | 1 készlet |
| 6． | Vontatógép | 1 -elrendezés |
| 7． | Vágógép | 1 -elrendezés |
| 8． | Teljes elektromos vezérlő rendszer | 1 -elrendezés |

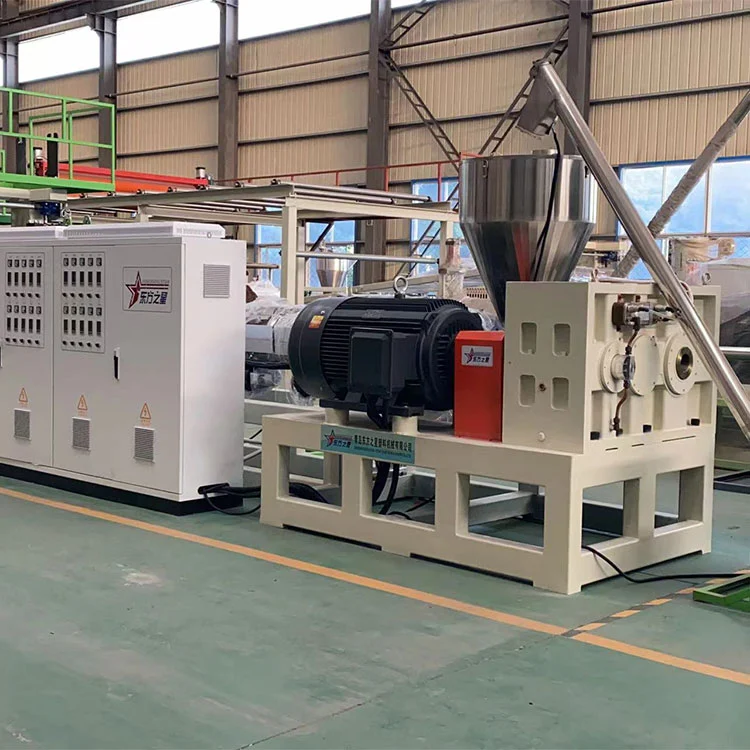

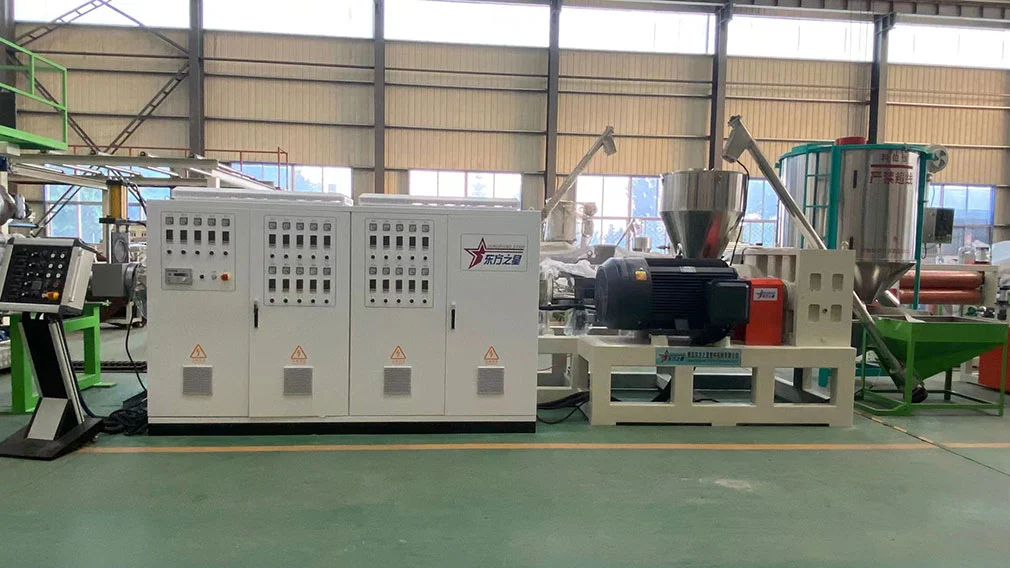

SJ-120 /33 Egyetlen csavaros extruder
Csavarhordó és hőmérsékleti szabályozás
| Csavaros anyag | 38crmoal, nitrid acél |
| Csavarkeménység | HV950 |
| Gépi henger anyag | Dob kopásálló anyag, nitrid acél |
| Gépi henger keménység | HV 1050 |
| Csavaros átmérő | 120 mm |
| húzási arány | 33/1 |
| Főmotor teljesítménye | 90 kW |
| Palack fűtési módszer | Alumínium vagy kerámia öntése |
| Hőmérsékleti szabályozási mód | Automatikus hőmérséklet -szabályozás, ventilátor kényszerhűtés |

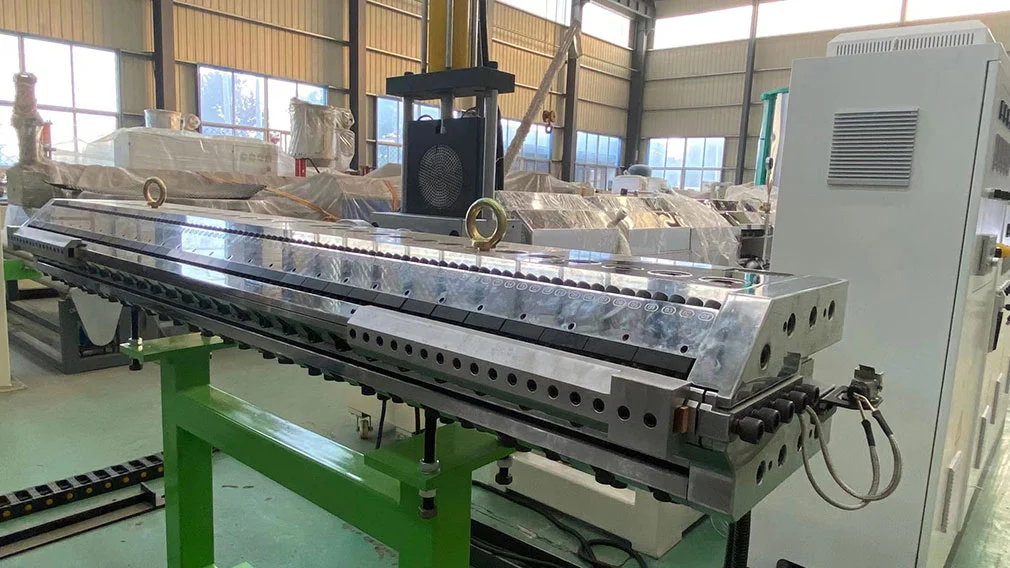

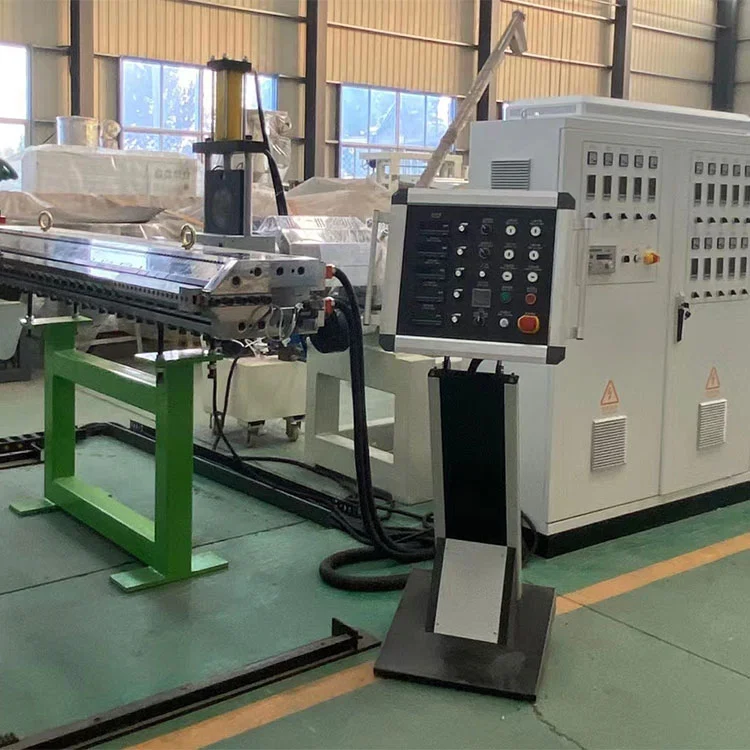

Forma
| szerkezet | Frack áramlási csatorna, T penész |
| anyagminőség | Kiváló minőségű penész acél |
| A forma belsejében lévő áramlási csatorna krómozott, és a krómozott réteg minimális vastagsága 0,03-0,05 mm | |
| Csiszolt tükörre (RA 0,1 um, RA 0,05 um) | |
| szélesség | 1250 mm |
| Termék vastagsága | 0,3-2,5 mm |

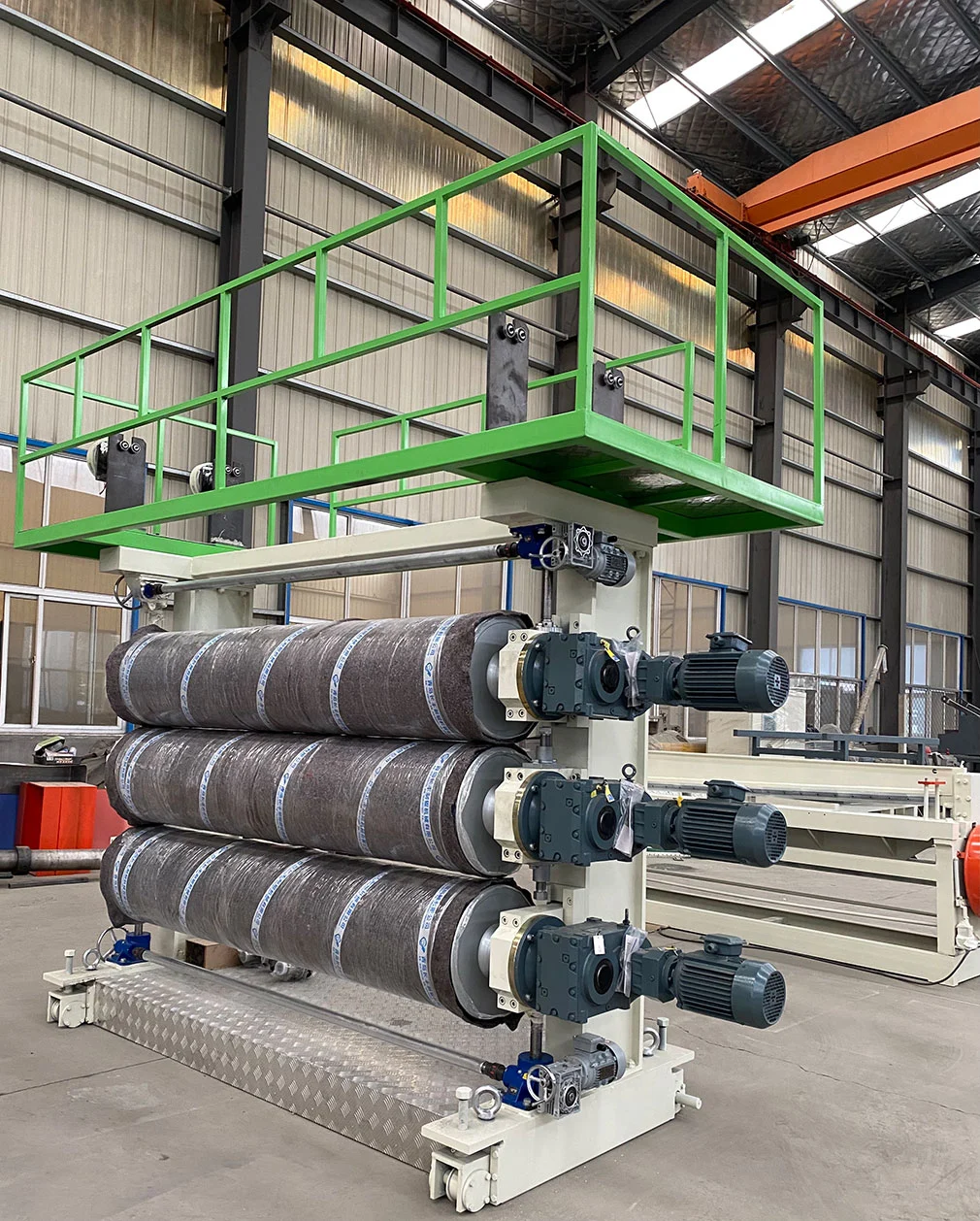

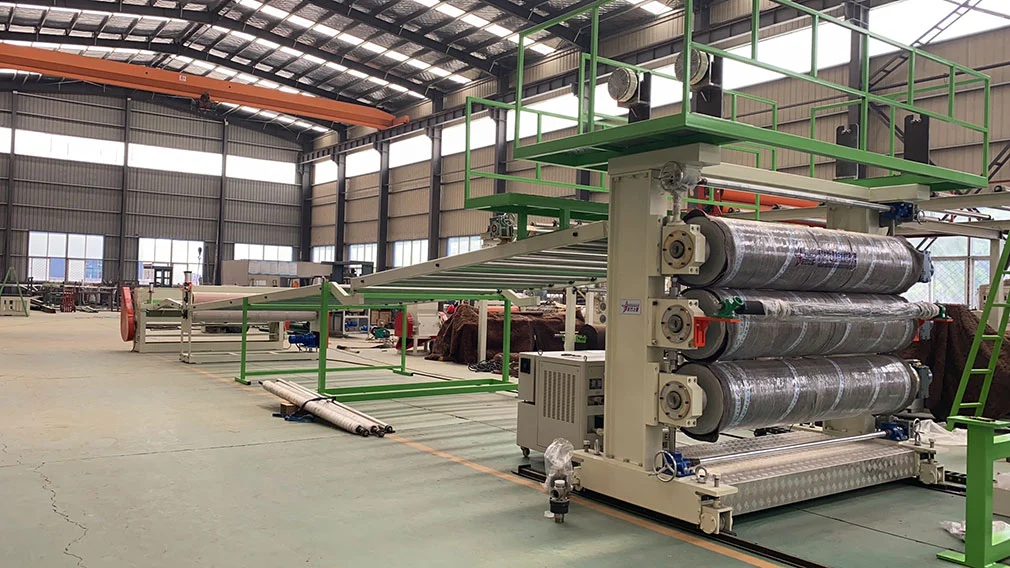

Háromkalendar
| Hengerátmérő | 450 mm |
| A henger hatékony szélessége | 1400 mm |
| Hengeres anyag | 45 acél |
| Hengerszerkezet | Qingdao hengerkészítés vagy xuzhou saite gépek speciális többáramú csatorna kialakítása |
| axiálisság | ≤0,005 mm |
| Hengerfelület | RA ≤0,016um |
| Hengerfelszíni keménység | HRC58-62 |
| Króm vastagság | 0,08 mm |
| Sebességváltó lassító doboz | Redson vagy Felocca márka |
| átviteli teljesítmény | 3 × 2,2 kW |
| Sebességszabályozás | Ying wei teng |
| Háromhengeres engedélyezési mód | Henger beállítása, biztonsági vészhelyzeti stop kapcsoló, szinkron vezérlőrendszer. |
| Három tekercses forma | 45 ° -os ferde típus |
| Három tekercs fali tábla | Integrált acéllemez -hegesztési feldolgozás |
| Háromhengeres központosító gördülőcsapágy | Ha tengely vagy csempe ház üzlet |
| forgó ízület | Kínai-külföldi közös vállalkozás |
Hűtőszekrény
| A zárójel hossza | 6 méter |
| Hollers (nem gyakorolható) | Minőségi rozsdamentes acél henger |
| előírások | Φ 75 × 1400 mm |
Traktor
| előírások | Ф220 × 1400 mm |
| anyagminőség | Nitrilhenger |
| terjedés | redukciós doboz |
| hatalom | 2,2 kW |
| ellenőrzés | Wei Chuang frekvencia -konverziós vezérlés |
| Lépjen fel az utat | pneumatikus |
