A POK műanyaglap-extrudáló sor jellemzői
A POK anyag magas olvadáspontja és magas kristályossága célzott optimalizálást igényel a szabványos POK lapextruderek alapján, elsősorban a hőmérsékletszabályozás pontossága és a lágyítási hatékonyság szempontjából.
1. POK műanyaglap extrudáló sor: nagy pontosságú hőmérséklet-szabályozás, a POK anyagjellemzőihez igazítva
A POK anyag olvadáspontja körülbelül 220-230°C, és érzékeny a hőmérséklet-ingadozásokra. Az olvadék stabilitásának biztosításához többlépcsős hőmérsékletszabályozás szükséges.
A hordó több független fűtő- és hűtőrendszert használ, ±1°C hőmérsékletszabályozási pontosságot érve el, megakadályozva a helyi túlmelegedést és az anyagromlást.
A matricafej (különösen a függesztőszerszám) zónás fűtési kialakítást alkalmaz, így ±0,5°C hőmérséklet-szabályozási pontosságot ér el, egyenletes keresztirányú lemezvastagságot biztosítva.
Néhány csúcsminőségű berendezés olvadékhőmérséklet-érzékelővel van felszerelve, amely valós idejű visszacsatolást és hőmérséklet-beállítást biztosít, így tovább csökkenti a hőmérséklet-ingadozások termékre gyakorolt hatását.
2. POK műanyaglap-extrudáló sor: A hatékony lágyítás és a stabil extrudálás biztosítja a folyamatos gyártást
A POK anyag nagy viszkozitású, ezért fokozott nyírási és szállítási képességet igényel. Ezért a berendezés speciális optimalizálásokat kínál a csavar- és extrudáló rendszerben. A csavar speciális repülési struktúrákat (például gát- és elválasztócsavarokat) használ a POK olvadék nyírási keveredésének fokozására, biztosítva a nyersanyag teljes képlékenyítését és csökkentve az el nem olvadt részecskéket.
A nagy pontosságú olvadékadagoló szivattyú alapfelszereltség, amely pontosan szabályozza az olvadékkibocsátást, lehetővé teszi a lemezvastagság tűrésének ≤±0,05 mm-es szabályozását, és javítja az extrudálási stabilitást.
A szitaváltó gyors szitacsere kialakítást (például hidraulikus automatikus szitaváltót) alkalmaz, hogy minimalizálja az olvadéknyomás ingadozását a szitacsere során, elkerülje a szitacserék miatti termékhulladékot és biztosítsa a folyamatos gyártást.
3POK műanyag lap extrudáló bélés: A nagymértékben automatizált integráció csökkenti a működési akadályokat és a költségeket.
Az automatizált vezérlés csökkenti a kézi beavatkozást, javítja a termelés hatékonyságát és konzisztenciáját.

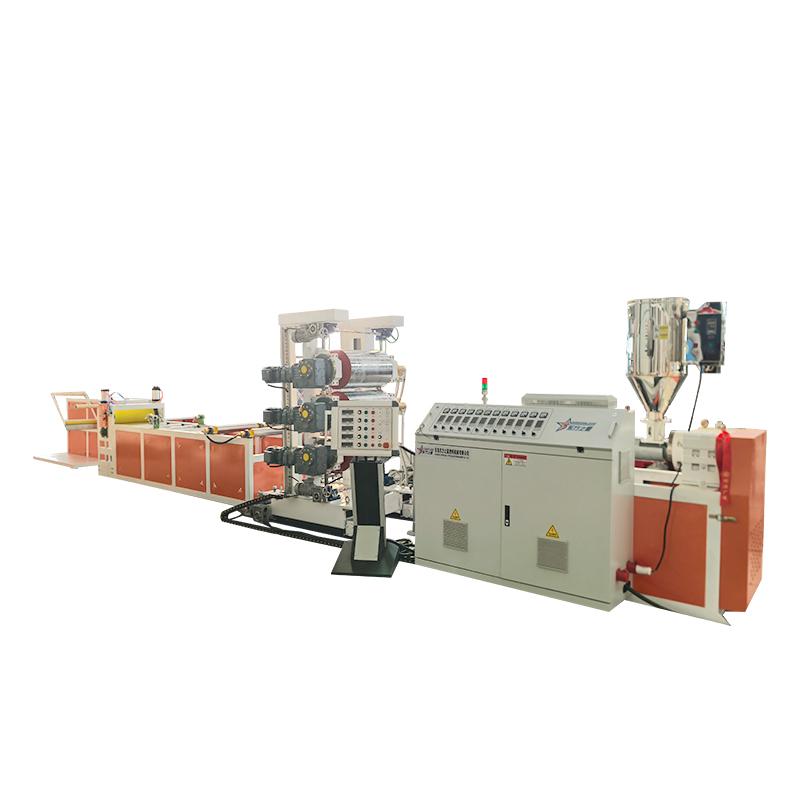

| rendelési szám | név | mennyiség |
| 1. | Automata adagoló + szárító rendszer | 1 szett |

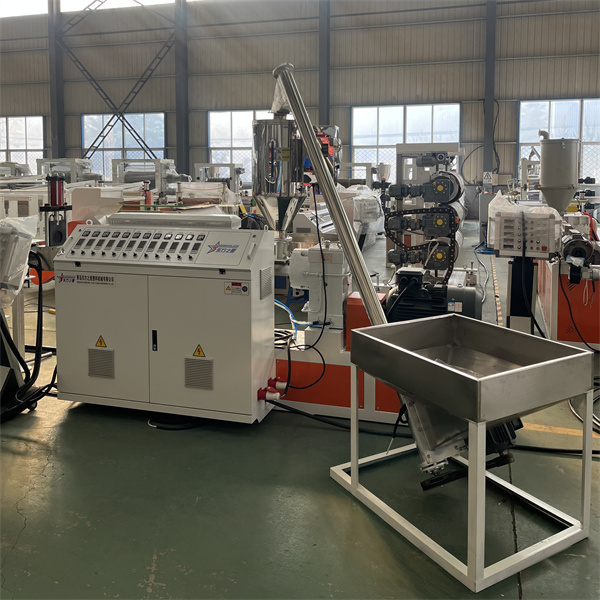

| 2. | SJ-65 egycsavaros extruder | 1 szett |
| 3. | L-450 forma és hidraulikus hálóváltó | 1 szett |

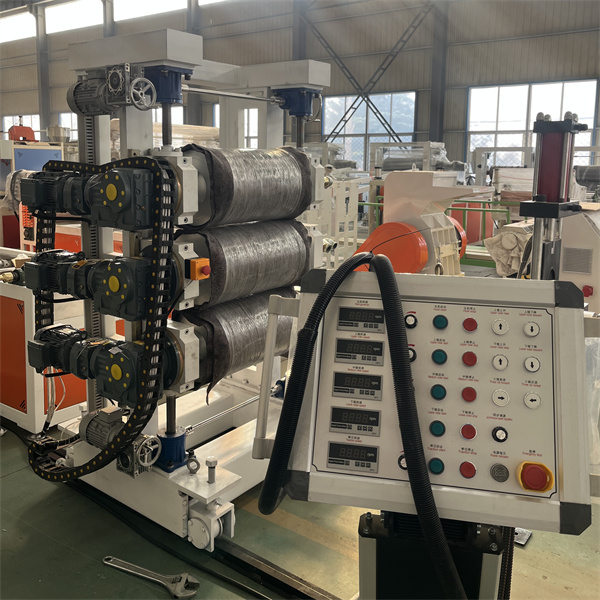

| 4. | L = 600 mm háromhengeres naptár | 1 szett |
| 5. | Roll hőmérséklet-szabályozó rendszer | 1 szett |
| 6. | Hűtőtálca, vágóél | 1 szett |

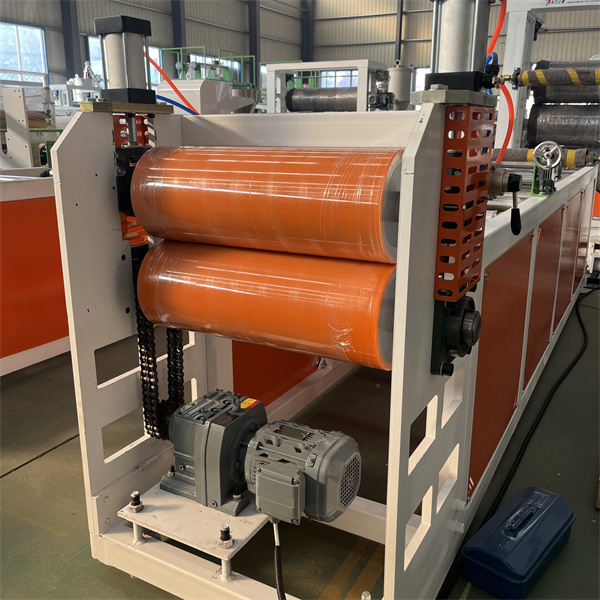

| 7. | vontató motor | 1 szett |

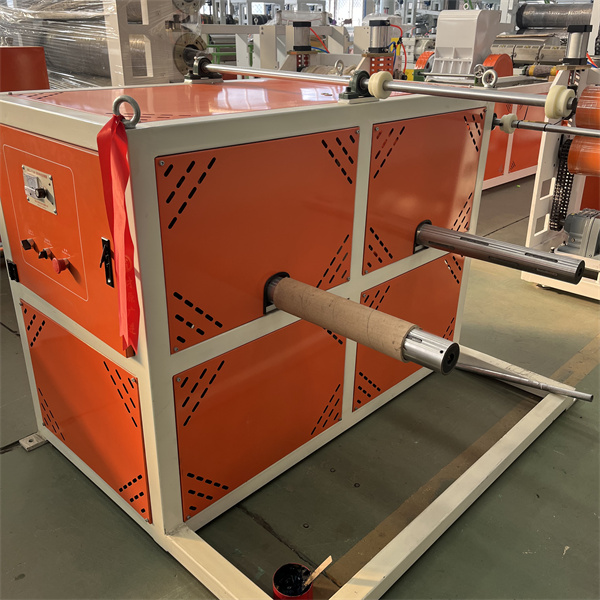

| 8. | Duplex tekercselőgép | 1 szett |
| 9. | Komplett elektromos vezérlőrendszer | 1 szett |
| Csavar anyaga | 38CrMoAL, nitridált acél |
| Csavar keménysége | HV950 |
| Henger anyaga | A csövek kopásálló anyaga, nitridált acél |
| Die keménység | HV 1050 |
| Csavar átmérője | 65 mm |
| húzási arány | 30/1 |
| Fő motor teljesítmény | 30 kW |
| A fogadó teljes fűtőteljesítménye megnő | 24 kW |
| Csőfűtési módszer | Alumínium vagy kerámia öntvény |
| Hőmérséklet szabályozási módszer | Automata hőmérséklet szabályozás, ventilátor automatikus hűtés |
| Hálózatváltó formája | Duplex lemez típus |
| A hálózati váltó műszaki adatai | HW-100 |
| A hidraulika olaj mennyisége | 20L |
| A hidraulika állomás teljesítménye | 2,2 kW |
| Forma szerkezet | Oriental Star gyártmánya, akasztós áramlási csatornával és T-alakú formával |
| Forma anyaga | Kiváló minőségű öntőacél |
| A krómozási kezelést az öntőformában lévő áramlási csatornára visszük fel, és a krómozott réteg minimális vastagsága 0,03-0,05 mm | |
| Tükörre polírozott (üreg Ra 0,1 um, ajak Ra 0, 05 um) | |
| matrica szélessége | A termék szélessége: 300 mm 450 mm-hez |
| A termék vastagsága | 0,5-2 mm |
| A tekercs átmérője | 320 mm |
| A görgő effektív szélessége | 600 mm |
| Görgős anyag | ötvözött acél |
| Görgős szerkezet | Oriental Star gyártmánya, speciális többáramú csatornás kialakítással |
| axialitás | ≤0,005 mm |
| A tekercsfelület simasága | Ra≤0,016 um |
| A tekercs keménysége | HRC58-62 |
| Krómozás vastagsága | 0,08 mm |
| Sebességváltó reduktor | Sebességváltó motor |
| átviteli teljesítmény | 3×1,5 kW |
| Sebességszabályozás | Invt vagy Wecron frekvenciaváltó |
| Három görgős rés beállítási módszer | Turbina csigahajtómű elektromos állítás, biztonsági vészleállító kapcsoló, szinkron fordulatszám szabályozás. |
| Három görgős forma | A lejtő |
| Három görgős falpanel | Általános acéllemez hegesztési feldolgozás |
| Három görgős központosító görgős csapágy | Haoyou vagy Wafangdian |
| forgócsukló | Kínai-külföldi vegyesvállalat |
| hűtőközeg | hővezető olaj |
| Hőmérséklet szabályozási tartomány | Szobahőmérséklet 180 ℃-ig |
| A hőmérséklet szabályozás pontossága | ±1℃ |
| vízpumpa | 2,2 kW-os forróolaj-szivattyú *3 db |
| fűtőteljesítmény | 6kw * 3 szett |
| Doboz anyaga | rozsdamentes acél |
| Vízszelep | Pneumatikus sarokülés szelep |
| A beépítési helyzet a hűtőkonzol oldalán található, amely könnyen mozgatható és karbantartható. | |

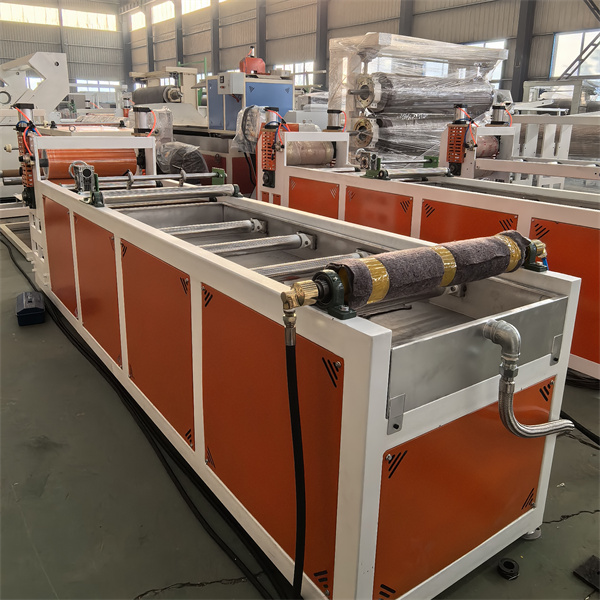

| A konzol hossza | 4 méter |
| Előhűtő tekercs | Három sima acél rúd beépített vízkeringtetéssel. |
| Vályú (nem motoros) | Kiváló minőségű rozsdamentes acél görgő |
| A hűtőhenger specifikációi | Φ75×600 mm |
| specifikációk | Ф200×600mm |
| anyagminőség | PU gumi borítású görgő |
| terjedés | redukciós doboz |
| hatalom | 1×1,5Kw |
| ellenőrzés | Invt frekvenciakonverziós vezérlés |
| Befogási módszer | pneumatikus |
| sebességszabályozás módja | Szinkronizálható a három görgővel vagy független |
| Roll ellenőrzés | Állandó feszültség |
| Guruló forma | Kétállomásos gázfelfújó akna |
| ellenőrzés | Automatikus hosszszámlálás |
| A tekercs átmérője | 100-500 mm |
| Papírcső mag specifikációja | 3 hüvelykes kabát |
