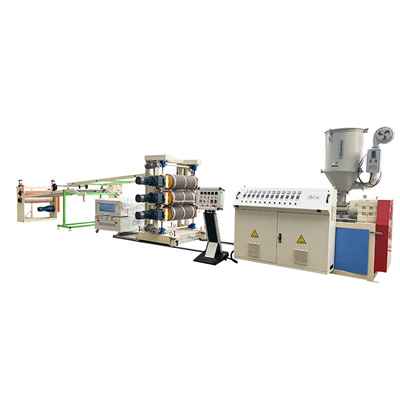

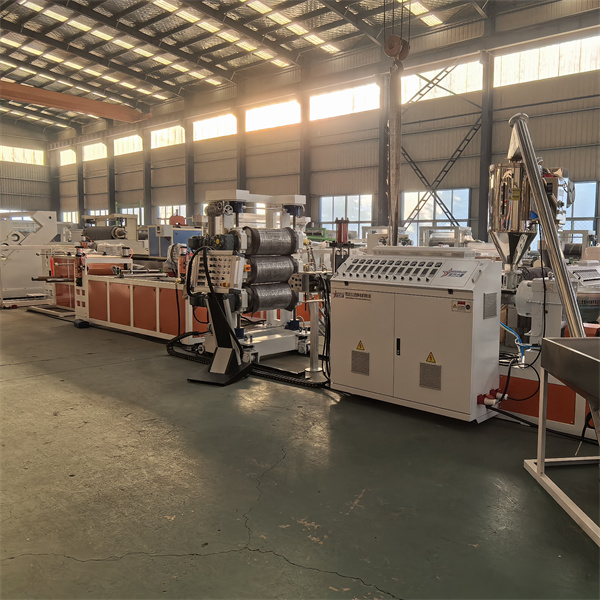

PS Seedling Tay lapextrudáló gép

A PS Seedling Tay lapextrudáló gép működési elve

A PS Sheet Extrusion Production Line működési elve a PS részecskék folyamatos lapokká való átalakítása a nyersanyag olvasztás és lágyítás → olvadékképzés → hűtés és formázás → későbbi feldolgozás során. A mag műanyag extrudálási technológián alapul. A konkrét lépések a következők:

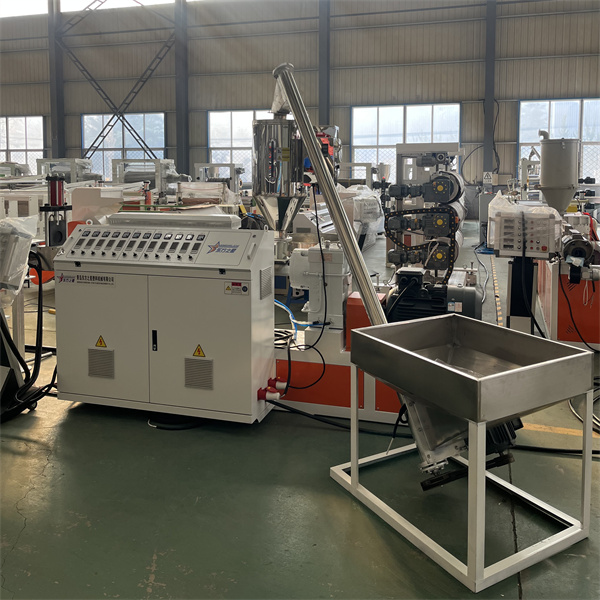

A szárított PS részecskék az extruder garatba kerülnek egy automatikus adagoló berendezésen keresztül. Az extruder csiga forgás és külső melegítés révén fokozatosan egyenletes olvadékká olvasztja a szilárd PS részecskéket. Az olvadékot a T-szerszámhoz (lapos áramlási csatorna) nyomják, hogy előzetesen meghatározzák a lemez szélességét. Az olvadékfilm belép a háromhengeres kalanderbe, és gyorsan megszilárdul és kialakul. A formázott lapot a vonógép egyenletes sebességgel húzza, a sorját pedig a vágógép távolítja el. Végül a tekercselő rendes tekercsbe tekerje.

PS Seedling Tay Sheet extrudáló gép-termék paraméter

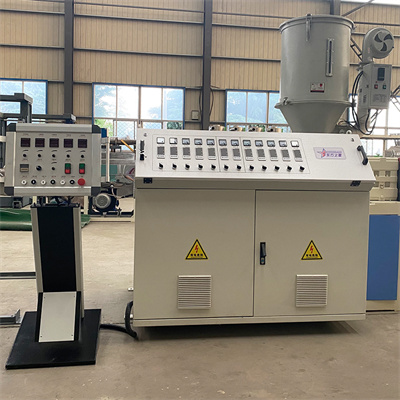

PS Seedling Tay lap extrudáló gép - SJ 65-30 / 1 extruder

V. A reduktor hajtóművet kiváló minőségű ötvözött acéllal dolgozzák fel, és csiszolófogakkal kezelik, így az egész fogaskerék rendelkezik az ütéselnyelés, az alacsony zajszint, a kopásállóság és a hosszú élettartam előnyeivel. A dobozban lévő összes kenési pont kényszerkenés, és a kenőolaj nagy hatékonyságú vízhűtő rendszerrel van felszerelve.

B. csavar anyaga 38CrMOALA kiváló minőségű nitrid acélt használ. és nitrid kezelés. nitrid mélység: 0,3-0,6 mm. keménység 740 HV. ridegség 2. fokozat.

C. A henger anyaga 38CrMoALA kiváló minőségű nitrid acélból készül, és nitrid kezelés után nitridmélység: 0,4-0,7 mm, keménység 940 HV, ridegség 2.

D. A fűtőberendezés öntött alumínium fűtőtestet használ, és mindegyik fűtőtest rendelkezik hűtőlevegő-csatornával.

E. henger hűtőtér: 5. rozsdamentes acélból.

F. A ventilátor importált alacsony zajszintű és hatékony hűtőventilátort használ (modell: DF típus), a ventilátor teljesítménye 250 W/készlet.

g ereje. AC motor 30 kW (Shandong Hongqi vagy Rongcheng motor)

H. Vezérlési forma: frekvenciakonverziós vezérlés (Inwitten kormányzóval)

I. Csavar átmérője: 65 m (Zhejiang Zhoushan csavardob használatával)

J. képarány: 30:1

K. Az extruder fűtése 5 zónában történik, és az egyes területek fűtőteljesítménye 5 KW. Spby terület 1, penésztartalék terület 5.

L. Egy készlet elektromos kapcsolószekrény (függőleges kapcsolószekrény, elektromos szekrény zárvédelemmel, Omron intelligens hőmérsékletszabályozó, Siemens kontaktor, nagy-tron frekvenciaváltó vezérlő)

PS lap-extrudáló gyártósor -forma

A. A forma tényleges szélessége: 350 mm, 0,3-2 mm vastagságú termékekhez alkalmas.

B. A forma anyaga 5CrNiMO importált márkájú, kiváló minőségű hőálló ötvözött acélt használ.

C. penészszerkezet áramlás a kemény krómozáshoz. és kiegészítő mikro csavaros állítással.

D. a forma 3 fűtési zónára és 2 készenléti zónára van felosztva

E. A fűtési módszer a fűtőrúd magrészének felmelegítése.

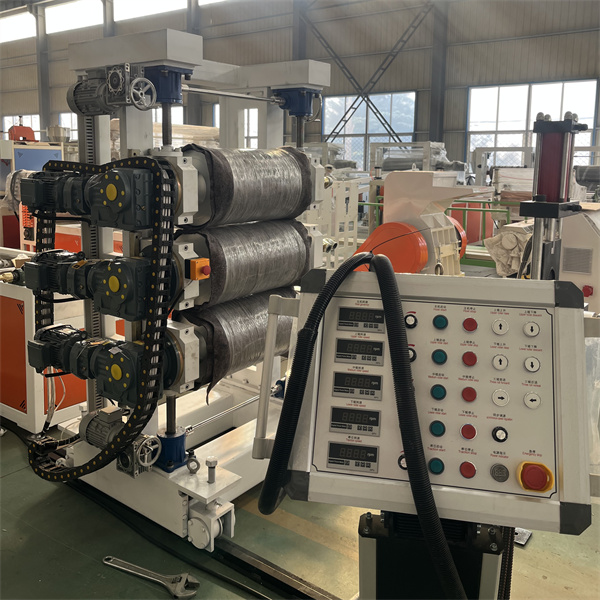

PS Seedling Tay Sheet Extrud Machine-Három naptár

A. szerkezet; függőleges három görgő

B. görgők száma; három darab

C. Henger átmérője: 320 mm (Changzhou Lianfeng vagy Xuzhou Saite Machinery Manufacturing Co., Ltd.)

D. Henger hossza: 600 mm

E. A görgő falvastagsága: 25mm

F. henger: anyaga márkaacél. és a kezelés után. a keménység elérheti az RC60-65-öt

G. görgős felületkezelés: tükörkezelés. és finom polírozás.

H. A görgős szerkezet többrétegű kompozit gyorscserélő közeg rendszert alkalmaz, hogy biztosítsa a görgő állandó hőmérsékletét.

I. a henger állandó hőmérsékletű közege: tisztított víz vagy lágyított víz

J. A hőmérséklet-rendszer a három görgő hőmérsékletét alkalmazza a rendszer üzemmódjának független szabályozásához. a három henger hőmérséklete tetszőlegesen állítható. három 0,75 kW-os szivattyúval felszerelt.

A k és három görgős vezérlőrendszer a független vezérlőrendszer módot veszi fel

I. Alkalmazza a szűkítő erőátviteli rendszert, hogy biztosítsa a három görgő zavartalan működését

M. A konfigurációvezérlő rendszer frekvenciakonverziós vezérlőrendszert alkalmaz, szinkron és független sebességszabályozással.

N. Az átviteli teljesítmény 0,75 KW x 3 készlet

O. A háromgörgős kiegészítő vészleállító rendszerrel

P. kiegészítő háromgörgős hézag precíziós beállító rendszerrel felszerelt

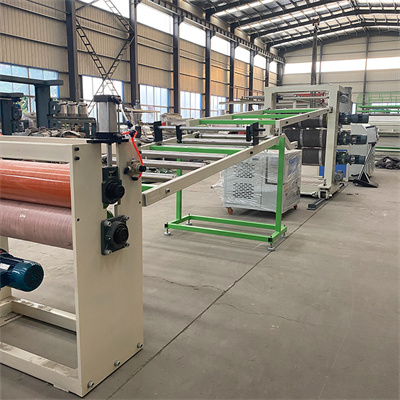

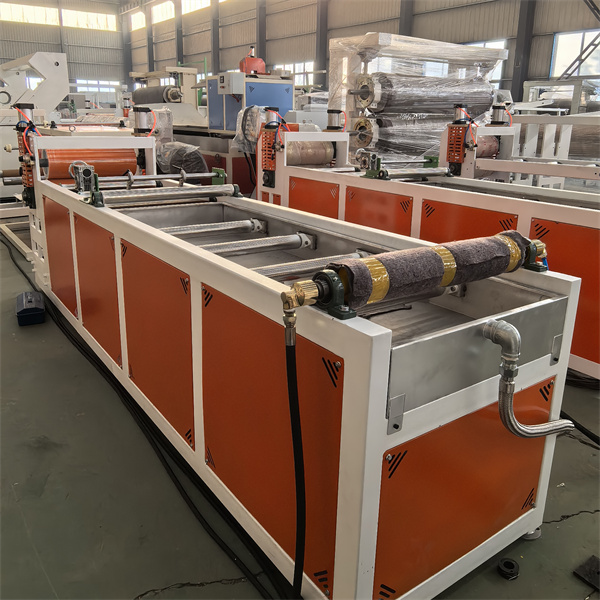

PS Seedling Tay Sheet extrudáló gép -hűtő berendezés

A. Üres görgők száma: 12

B. A levegő szállító görgő átmérője: 75 mm

C. A levegő szállító görgő hossza: 600 mm

D. levegőszállító görgő felületkezelése: rozsdamentes acél

E. A légszállító berendezés hossza: 4 m

F. az aranyvágó késsel: 2

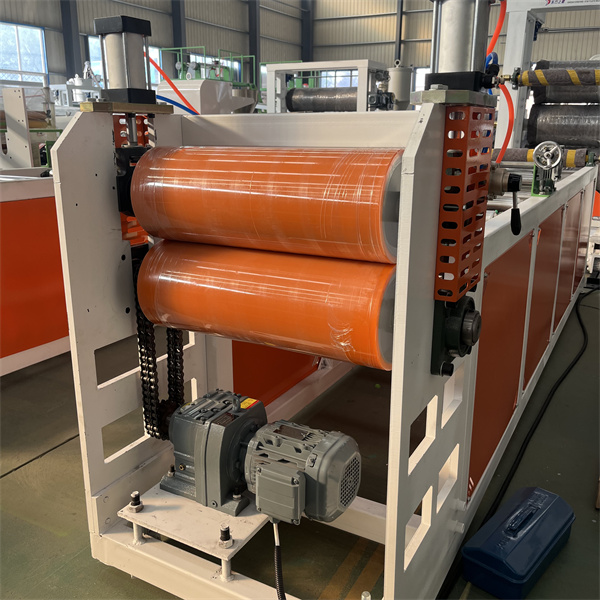

PS Seedling Tay lapextrudáló gép - traktor

A. Vonógumi görgő: egy csoport

B. Vontatási átmérő: 220 mm

C. Vonóhossz: 600mm

D. húzógumi görgőfelület korrózióálló bevonattal. hőálló. kopásálló gumi és polírozott

E. lassítási sebességváltó rendszer reduktoros átvitelt alkalmaz

F. 0,75KW-os frekvenciaváltóval

G. kiegészítő háromgörgős prés és vontatási sebesség állító rendszer. segédtraktor független sebességszabályozó rendszer

A. védőfólia eszközkészlet

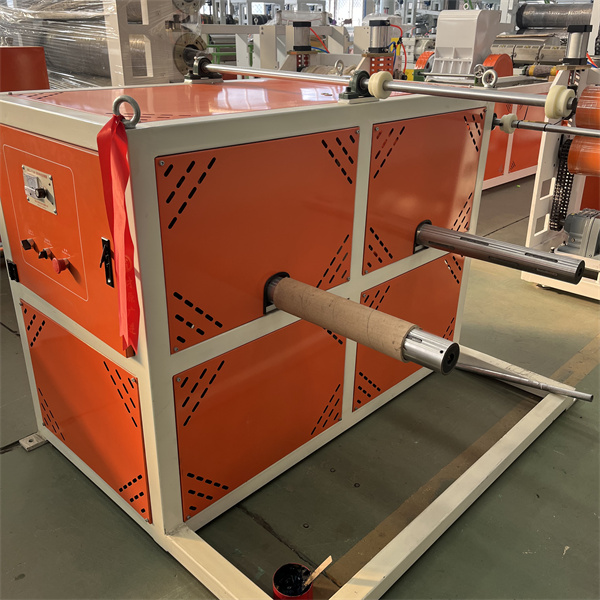

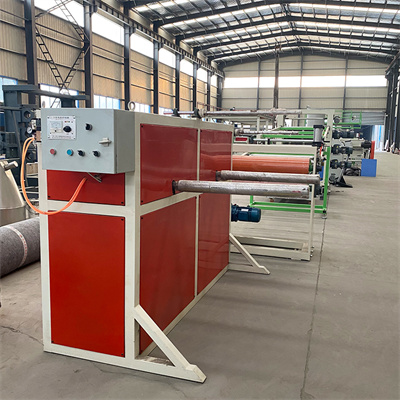

PS Seedling Tay lap extrudáló gép - Tekercselő gép

1.1 hajlító és kiegyenlítő henger

2. Wiling módszer: 76 átmérőjű papírpalackos gázemelő tengely

3. Gyűjtő munkaállomás: dupla munkaállomás
