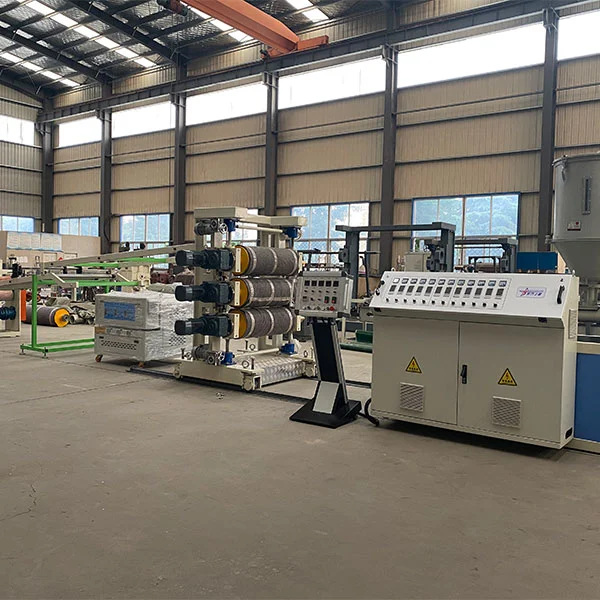

PS lemez extrudálási gyártósor

A PS lap extrudálási gyártósor működési elve

A PS lap extrudálásának gyártósorának működési elve az, hogy a PS -részecskéket folyamatos lapká alakítsák a nyersanyag -olvadás és a lágyítás folyamatos folyamata révén → Olvadás formájában → Hűtés és formázás → A későbbi feldolgozás. A mag a műanyag extrudálási formázási technológián alapul. A konkrét lépések a következők:

A szárított PS -részecskéket egy automatikus etetőberendezésen keresztül szállítják az extruder garatba. Az extruder csavar fokozatosan megolvasztja a szilárd PS -részecskéket egyenletes megolvadássá a forgás és a külső fűtés révén. Az olvadást a T-die-hez (lapos áramlási csatorna) tolja, hogy előzetes meghatározzuk a lap szélességét. Az olvadékfilm belép a háromgömbös naptárba, gyorsan megszilárdul és kialakul. Az alakú lemezt egységes sebességgel húzza a vontatógép, és a burrokat a vágógép távolítja el. Végül a tekercs rendszeres tekercsbe gördíti.

PS lemez extrudálás gyártási vonaltermék paraméter

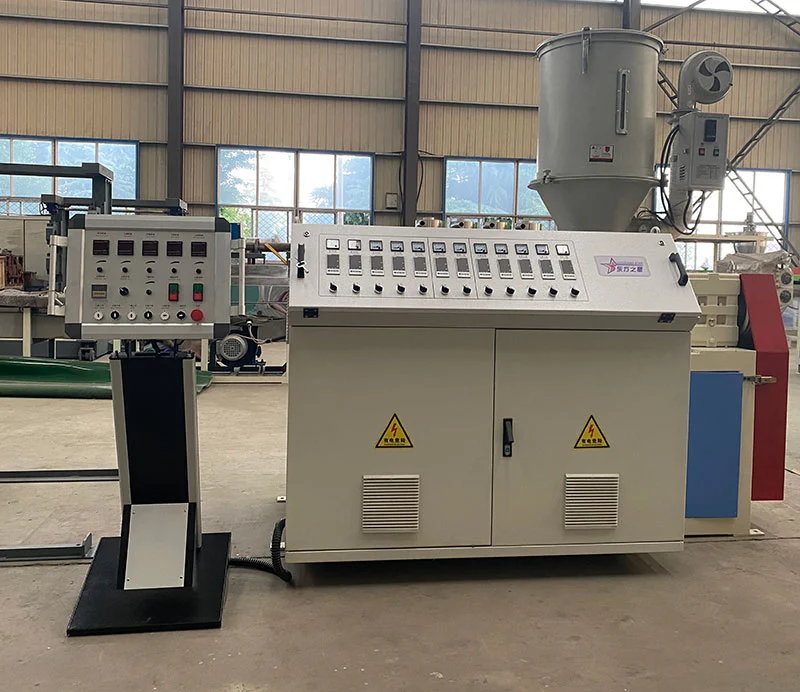

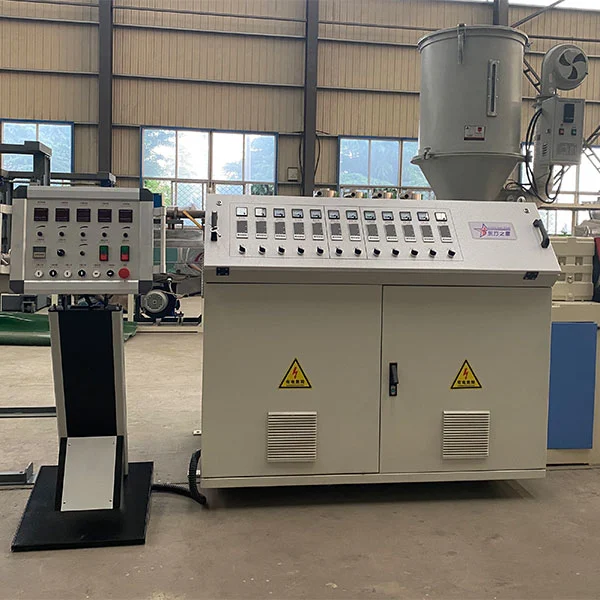

PS lemez extrudálási gyártási vonal- SJ 65-30 / 1 extruder

A. A reduker fogaskeréket kiváló minőségű ötvözött acélból dolgozják fel, és fogakkal kezelik, így az egész fogaskeréknek az ütés abszorpciójának előnyei, az alacsony zaj, a kopásállóság és a hosszú élettartam előnyei vannak. A dobozban lévő összes kenési pontot kényszerítik, és a kenőolaj nagy hatékonyságú vízhűtő rendszerrel van felszerelve.

B. A csavar anyag 38crmoala kiváló minőségű nitrid acélt fogad el. és nitridkezelés. Nitrid mélység: 0,3-0,6 mm. Keménység 740 HV. A törékenység 2. fokozat.

C. A hengeres anyag 38crmoala kiváló minőségű nitrid acélból készül, és nitridkezelés után a nitrid mélysége: 0,4–0,7 mm, keménység 940 HV, Britteness 2. fokozat.

D. A fűtőberendezés öntött alumíniumfűtőt alkalmaz, és minden fűtőberendezés hűtőcsatornával rendelkezik.

E. Henger hűtési terület: 5. Rozsdamentes acélból készült.

F. A ventilátor elfogadja az importált alacsony zajt és a hatékony hűtőventilátort (modell: DF típus), a ventilátor teljesítménye pedig 250W / készlet.

G. Az AC motor 30 kW (Shandong Hongqi vagy Rongcheng Motor)

H. Ellenőrző forma: Frekvencia -átalakítás vezérlése (beépített kormányzó használata)

I. Csavari átmérő: 65 m (Zhejiang Zhoushan csavar dob segítségével)

J. képarány: 30: 1

K. Az extruder 5 zónában van melegítve, és az egyes területek fűtési ereje 5 kW. 1. spby terület, penész -tartalék terület 5.

L. Az elektromos vezérlőszekrény egy halmaza (függőleges vezérlőszekrény, elektromos szekrény zárvédelemmel, Omron intelligens hőmérséklet-vezérlő, Siemens kontaktor, nagy-tron frekvencia-átalakító vezérlő)

PS lemez extrudálási gyártósor -Mold

A. A penész tényleges szélessége: 350 mm, 0,3-2 mm vastagságú termékekhez.

B. A penész anyag 5crnimo-t fogad el az importált márka, a magas színvonalú, hőálló ötvözött acélból.

C. A penészszerkezet áramlása a kemény króm bevonathoz. és kiegészítő mikrocsavar beállításával.

D. A penész 3 zónára oszlik a fűtéshez és a készenléti 2 zónát

E. A fűtési módszer a fűtő rúd magrészének felmelegedése.

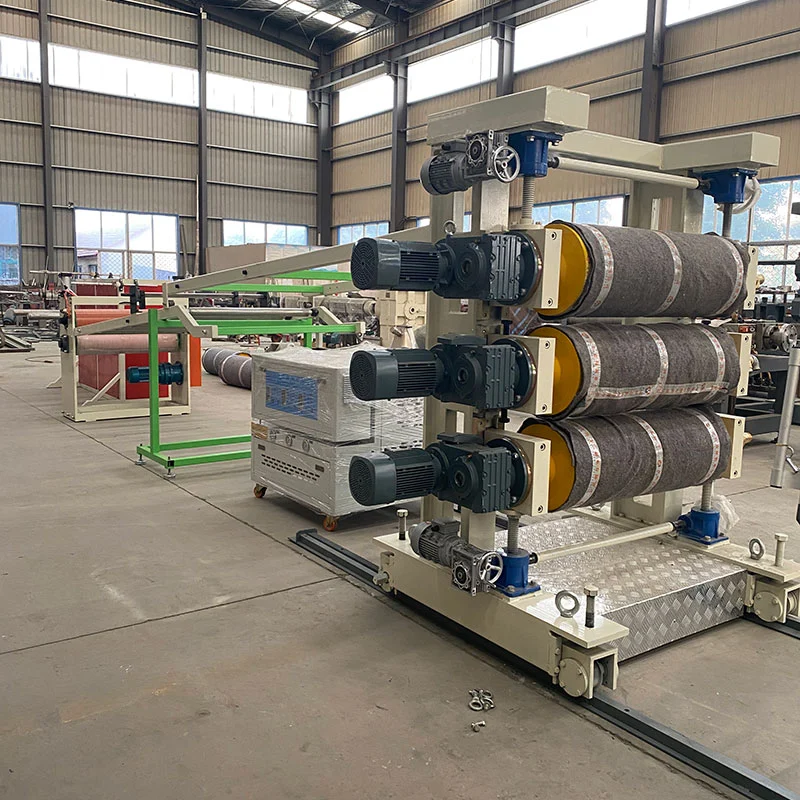

PS lemez extrudálási gyártási vonal-három naptár

A. szerkezet; függőleges három henger

B. görgők száma; három darab

C. Roller átmérő: 320 mm (Changzhou Lianfeng vagy Xuzhou Site Machinery Manufacturing Co., Ltd.)

D. hengerhossz: 600 mm

E. A henger falvastagsága: 25 mm

F. Roller: Az anyag márkájú acélból készül. És a kezelés után. A keménység elérheti az RC60-65-et

G. Roller felszíni kezelés: Tükörkezelés. És finom polírozás.

H. A henger szerkezete többrétegű kompozit gyors cserélő rendszert alkalmaz, hogy biztosítsa a henger állandó hőmérsékletét.

I. A henger állandó hőmérsékleti közege: Tisztított víz vagy lágyított víz

J. A hőmérsékleti rendszer elfogadja a három henger hőmérsékletét, hogy függetlenül vezérelje a rendszer módot. A három henger hőmérséklete önkényesen beállítható. Három 0,75 kW -os szivattyúval van felszerelve.

A K és a három henger vezérlőrendszere elfogadja a független vezérlőrendszer módot

I. Fogadja el a reduker átviteli rendszert a három görgő zökkenőmentes működésének biztosítása érdekében

M. A konfigurációs vezérlő rendszer a frekvencia -konverziós vezérlőrendszert alkalmazza, szinkron és független sebességszabályozás szabályozásával.

N. A sebességváltó teljesítménye 0,75 kW x 3 készlet

O. a kiegészítő háromhengeres vészhelyzeti stop rendszerrel

P. fel van szerelve kiegészítő háromhengeres clearance precíziós beállítási rendszerrel

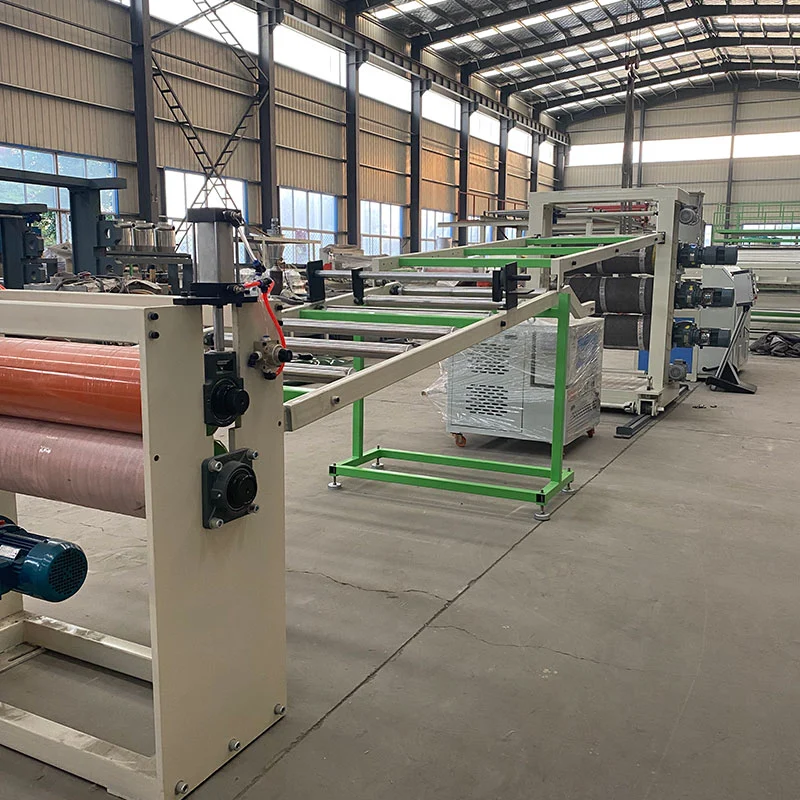

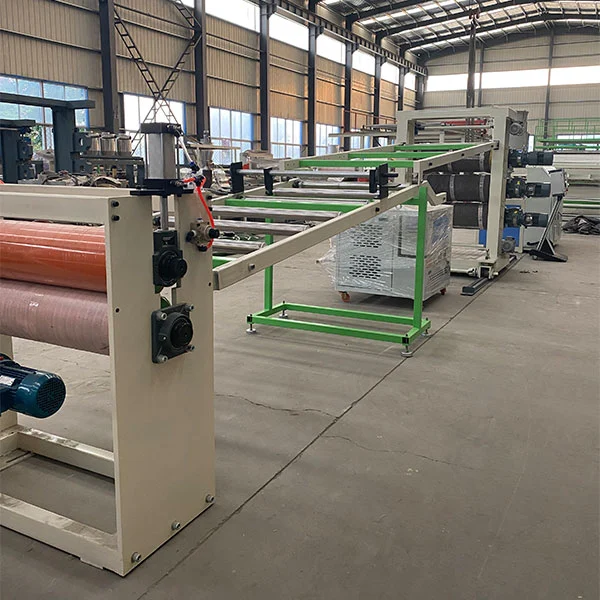

PS lemez extrudálási gyártósor -hűtőberendezés

A. Az üres hengerek száma: 12

B. A levegőszállítási henger átmérője: 75 mm

C. A levegőszállítási henger hossza: 600 mm

D. A levegőszállítási henger felszíni kezelése: rozsdamentes acél

E. A levegőszállítási eszköz hossza: 4 m

F. Az aranyvágó késsel: 2

PS lemez extrudálási gyártósor-Vonator

A. Trakciós gumi henger: Egy csoport

B. Traction átmérő: 220 mm

C. tapadáshossz: 600 mm

D. A tapadásgumi henger felülete, korrózióállóval bevonva. hőmérséklet -ellenálló. viseljen ellenálló gumit és csiszolt

E. A lassulási sebességváltó rendszer elfogadja a reduktor átvitelét

F. 0,75 kW -os frekvenciaváltóval

G. Három hengeres sajtó és vontatási sebesség -beállító rendszer. kiegészítő traktor független sebesség beállítási rendszer

A. Védőfólia -eszközkészlet

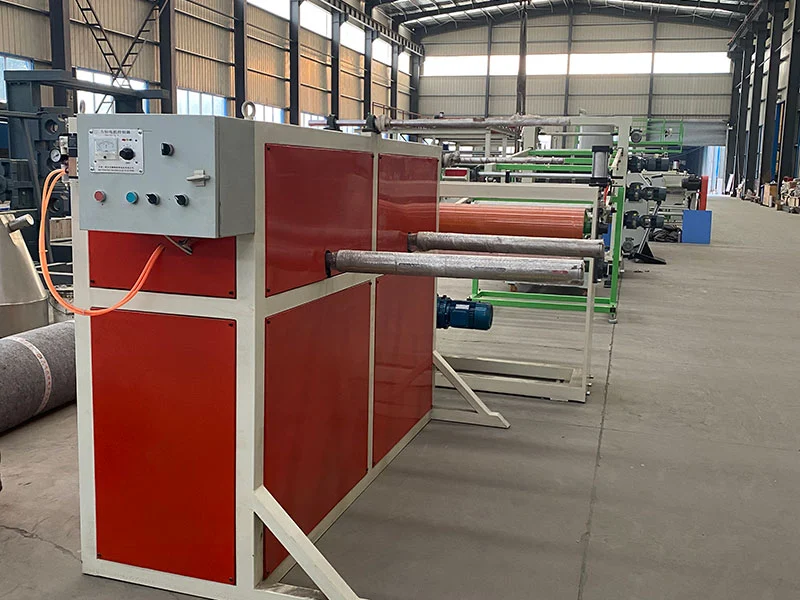

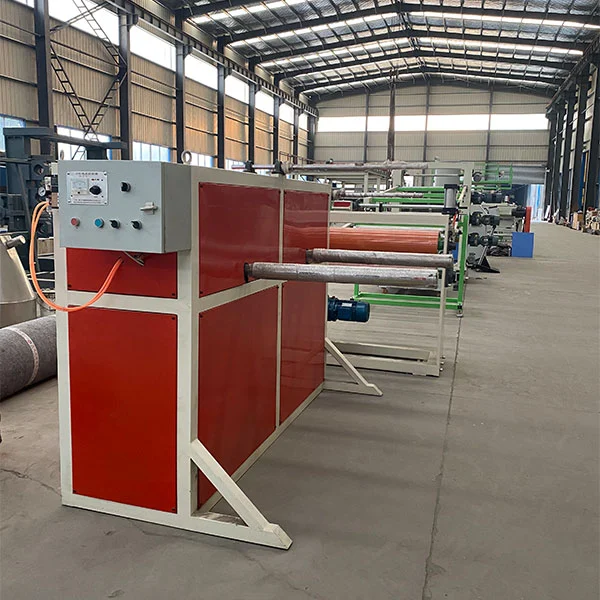

PS lemez extrudálási gyártási vonal-dugógép

1.1 Hajlító és kiegyenlítő tekercs

2. Whiling módszer: Átmérő 76 Papírhenger gáz emelkedő tengelye

3. gyűjteménymunka: dupla munkavégzés
