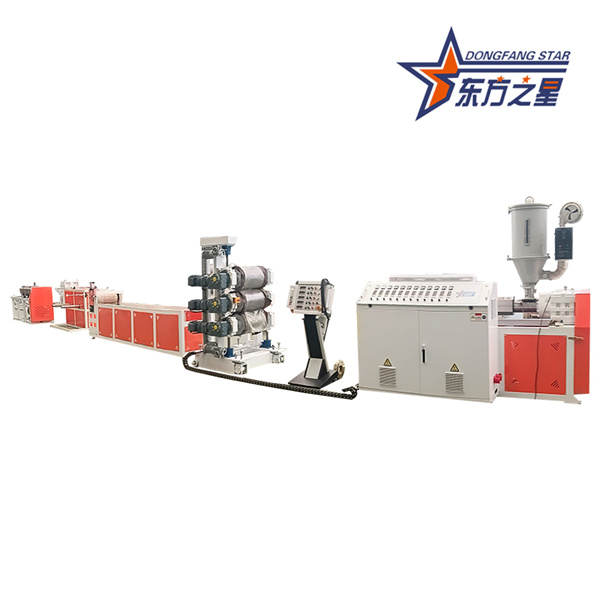

A poliamid (PA, nylon) és a polioximetilén (POM, acetál) olyan mérnöki hőre lágyuló műanyagok, amelyek egyedülálló kihívást jelentenek a lemezextrudálás során. Ellentétben az olyan árugyantákkal, mint a PS vagy PP, ezek az anyagok szigorúbb folyamatszabályozást, speciális csavartervezést és gondos extrudálás utáni kezelést igényelnek. Ez az útmutató a gyakorlati gyártási szempontokra összpontosít, és referenciaparamétereket ad a stabil, jó minőségű lapkiadáshoz.
PA (poliamid)
Félkristályos műszaki műanyag kiváló mechanikai szilárdsággal, kopásállósággal és kémiai stabilitással.
Nedvességre érzékeny: A PA felszívja a nedvességet a légkörből (egyes minőségeknél 24 óra alatt akár 0,5%-ot is), ami olvadékhőmérsékleten hidrolizál, felületi hibákat és csökkent molekulatömeget okozva -5.
Feldolgozási hőmérséklet tartomány: jellemzően 230-280°C minőségtől függően.
POM (polioximetilén/acetál)
Nagy merevség, alacsony súrlódás, kiváló méretstabilitás és kiemelkedő fáradtságállóság – gyakran használják fémcsereként autóipari és ipari alkalmazásokban –5.
Termikus lebomlás kockázata: A POM szűk feldolgozási ablakkal rendelkezik; Az olvadékhőmérséklet általában nem haladhatja meg a 205–225 °C-ot a homopolimer minőségeknél.
A nedvszívó képesség alacsonyabb, mint a PA, de az előszárítás továbbra is javasolt a kritikus alkalmazásokhoz.
Csavar tervezési szempontok
A csavar a vonal szíve. A POM extrudáláshoz a következő általános paraméterekkel rendelkező háromrészes csavargeometria javasolt:
| Paraméter | Általános ajánlás |
|---|---|
| Teljes hossz (L/D) | 20-30 D |
| A betáplálási szakasz hossza | 8–9 D |
| Kompressziós szakasz hossza | 3-5 D |
| Adagoló szakasz hossza | 9–12 D |
| Előtolási szakasz repülési mélysége (hₑ) | 7–8 mm (45–60 mm-es Ø csavarokhoz) |
| Mérőszakasz repülési mélysége (hₐ) | 2,5-4 mm |
Főbb pontok:
A szellőzős (kétfokozatú) csavar használata erősen ajánlott POM-extrudáláshoz. A dekompressziós zóna lehetővé teszi a nedvesség és az illékony anyagok kijutását a vákuumnyíláson keresztül, csökkentve a felületi hibákat, és sok esetben szükségtelenné válik a külön előszárítás -4-10.
A csavar anyagának 38CrMoAl-nak kell lennie nitridáló kezeléssel (HRC 55–60, nitridálási mélység ≥0,6 mm), a kopásállóság érdekében -2.
Tipikus laboratóriumi/termelési extruder specifikációk -2
| Összetevő | Specifikációs tartomány |
|---|---|
| Csavar átmérője | Φ20mm (labor) - Φ90mm+ (gyártás) |
| L/D arány | 28:1–30:1 |
| Csavar sebessége | 0-285 ford./perc (változtatható frekvencia szabályozás) |
| Hordó fűtési zónák | 3-5 zóna |
| Fűtési zónák | 2-3 zóna |
| Hűtőrendszer | Többfokozatú ventilátorhűtés vagy vízhűtés |
| Irányító rendszer | PLC színes érintőképernyővel, hőmérséklet/nyomás figyeléssel |
Hőmérséklet-beállítások a POM-laphoz -3-4
| Zóna | Hőmérséklet-tartomány (°C) |
|---|---|
| Szilárd szállítózóna (takarmány) | 170–175 |
| Olvadási zóna | 175–180 |
| Olvadékszállító zóna | 180–185 |
| Adapter / átmenet | 175–180 |
| Meghal | 175–185 |
| Olvadási hőmérséklet (cél) | 180–205 (kopolimer), 205–225 (homopolimer) |
Megjegyzés: POM homopolimer minőségeknél (pl. Delrin®) az olvadáspont nem haladhatja meg a 225 °C-ot a lebomlás elkerülése érdekében. Vastagabb lapok esetén tartsa 180°C alatt az olvadékhőmérsékletet a belső üregek elkerülése érdekében -3.
A PA (nylon) lap hőmérsékleti beállításai
| Zóna | Hozzávetőleges tartomány (°C) |
|---|---|
| Takarmányzóna | 220–240 |
| Tömörítési zóna | 240–260 |
| Mérési zóna | 250–280 |
| Meghal | 250–270 |
A naptártekercs hőmérséklete -3
POM-lemezek esetében a háromhengeres köteg hőmérséklete általában 130 °C és 170 °C között van, a lap vastagságától függően. A felső tekercs általában valamivel magasabbra van állítva, mint a középső tekercs, és az alsó tekercs a leghidegebb. PA esetén a tekercs hőmérsékletének magasabbnak kell lennie az idő előtti megszilárdulás elkerülése érdekében.
POM-lapgyártási példa -3
Gép: 90mm Ø, 30D extruder
Lap méretei: 770 mm × 1,6 mm
Csavar fordulatszáma: 25 ford./perc
Felszállási sebesség: 0,63 m/perc
Teljesítmény: ~68 kg/h
POM lemez (vastag lap) gyártási példa -3
Termék: 60 mm átmérőjű rúd (hasonló elvek vonatkoznak a vastag lemezekre)
Csavar fordulatszáma: 42 ford./perc
Felszállási sebesség: 20 mm/perc (üregenként)
Teljesítmény: ~17 kg/h
Indítási és normál működési sebesség -4
A csavar kezdeti fordulatszáma bemelegítés közben: 3-4 ford./perc
Normál üzemi fordulatszám: 10-12 ford/perc (beállítás a kimeneti követelmények és a szerszámnyomás alapján)
Nedvességkezelés
A PA-t elő kell szárítani (általában 3–4 órán keresztül 80–100 °C-on), hogy megakadályozzuk a hidrolitikus lebomlást. A POM számára előnyös a szárítás (3 óra 100–110 °C-on), vagy használhat szellőzős extrudert a nedvesség eltávolítására a soron belül –3-5.
A POM esetében a légtelenített csavaros kialakítás szükségtelenné teszi a külön előszárítást, jelentősen leegyszerűsítve a gyártást. Egy 2012-es szabadalom leírja ezt a megközelítést: a nedvességet elpárologtatják a képlékenyítés során, és egy vákuumnyíláson keresztül kivonják, így csökken az energiafogyasztás és a berendezés költsége -4-10.
Die Design
Az állítható ajkakkal ellátott T-hornyú matricák alapfelszereltség. A POM esetében a szerszám testét egyenletes hőmérsékleten kell tartani (pl. 185 °C a szerszámon keresztül), hogy biztosítsa az egyenletes áramlást -3.
A PA-t tartalmazó többrétegű zárólemezekhez 5–9 rétegű koextrudáló sorok állnak rendelkezésre, 500–800 kg/h teljesítménnyel és 800–1200 mm-6-8 lapszélességgel.
Nyomásszabályozás
A konzisztens szerszám bemeneti nyomásának fenntartása kritikus a vastagság egyenletessége szempontjából. Precíziós alkalmazásokhoz az extruder és a szerszám közé olvadékszivattyú ajánlott.
Mind a PA, mind a POM lapok belső feszültségeket mutatnak a nem egyenletes hűtés miatt. A nagy pontosságú alkatrészek esetében a lágyítás (hőkezelés) elengedhetetlen -3-4.
POM lágyítási ütemterv (ajánlott) -4-10
| Színpad | Hőmérséklet (°C) | Időtartam / Megjegyzések |
|---|---|---|
| 1 | 40 | Felfutás, 20 perc |
| 2 | 70 | Felfutás, 20 perc |
| 3 | 70 | Tartsa, 180 perc |
| 4 | 100 | Felfutás, 20 perc |
| 5 | 100 | Tartsa, 180 perc |
| 6 | 135 | Felfutás, 20 perc |
| 7 | 135 | Tartás: vastagság (mm) × 2 × 60 perc |
| 8 | 100 | Hűtsük le, 20 perc |
| 9 | 100 | Tartsa, 180 perc |
| 10 | 70 | Hűtsük le, 20 perc |
| 11 | 70 | Tartsa, 180 perc |
| 12–13 | 40 | Végső lehűlés és tartás |
Általános POM izzítási szabály -3
Hőmérséklet: 140-145°C (magasabb hőmérséklet hatástalan, alacsonyabb hőmérséklet nem oldja meg a stresszt)
Időtartam: 10 perc falvastagság 1 mm-enként
| Probléma | Valószínű Oka | Megoldás |
|---|---|---|
| Ezüst csíkok/buborékok a felületen | Nedvesség az olvadékban | Alaposan szárítsa meg a PA-t; ellenőrizze a szellőző csavarok működését a POM-hoz |
| Sárgás / elszíneződés | Túlmelegedés (POM) | Csökkentse a hordó/szerszám hőmérsékletét; ellenőrizze az olvadék hőmérsékletét |
| Vastagság változás | Nyomás ingadozás | Telepítse az olvadékszivattyút; ellenőrizze a csavar fordulatszámának stabilitását |
| Rollnyomok / ragadás | A tekercs hőmérséklete túl magas/alacsony | Állítsa be a három tekercs hőmérséklet-gradiensét |
| Rossz méretstabilitás | Belső feszültségek | A hegesztési lap az ajánlott ütemterv szerint |
| Diet felhalmozódás / lebomlás | Túl hosszú tartózkodási idő | Csökkentse a csavar sebességét; öblítés leállítás előtt |
Laboratórium / Pilot Line -2
Csavar: Φ20mm, 28:1 L/D
Kimenet: anyagfüggő
Fordulatszám: 0-285 ford./perc
Henger fordulatszáma: 0-15 ford./perc (naptár), 0-20 ford./perc (felszállás)
Tápellátás: 380V, 50Hz, 3 fázis
Súly: ~175 kg
Gyártósor (többrétegű) -8
Extruder modellek: 120/75/50/60/75 (7 rétegű konfiguráció)
Termékszélesség: 800-1200mm
Vastagság tartomány: 0,05-0,5 mm
Teljesítmény: 500-800 kg/h
Vastag POM-lapsor -9
25-70 mm vastagságú lemezek készítésére alkalmas
Alkalmas vastag POM lemezekhez, amelyeket fémhelyettesítőként használnak gépi alkalmazásokban
A PA és POM lemezek extrudálása az anyagok viselkedésének mélyebb megértését igényli, mint a szokásos árugyanták. A siker kulcsfontosságú tényezői a következők:
Megfelelő csavarválasztás – szellőzős kialakítás a nedvességkezeléshez
Pontos hőmérséklet-szabályozás – különösen kritikus a POM számára, hogy elkerülje a leromlást
Extrudálás utáni izzítás – elengedhetetlen a feszültségmentesítéshez és a méretpontossághoz
Az olvadéknyomás stabilitása – olvadékszivattyúkkal és egyenletes adagolással érhető el
Gondos paraméter-ellenőrzéssel és megfelelő berendezés-konfigurációval a PA és POM lapextrudáló sorok megbízhatóan képesek kiváló minőségű mérnöki lapokat előállítani autóipari, ipari és precíziós alkalmazásokhoz.
-
