Hogyan kell működtetni a háromháromgömbös naptári berendezés?
I. Alkalmazás
A Háromgörgős naptár Az extruderrel együtt használják, amelyet egy lemezből extrudáltak, és a termék vastagságát és felületét beállítják, hogy megfeleljenek a szükséges követelményeknek. Ez lehetővé teszi a műanyag lemezkészülékek, például a PE, PP és PS folyamatos előállítását a kívánt szélességben. Ezenkívül az extruder cseréjével és a szerszám -folyamat beállításával az SPVC, PE, PP és PS lapok folyamatos előállítását is elérheti. Ez a berendezés új struktúrával, nagy automatizálással, stabil minőséggel, könnyű gyártással és karbantartással, valamint zökkenőmentes működéssel rendelkezik, így a termékgyártók számára legmegfelelőbb választás.
Ii. Felépítés áttekintése

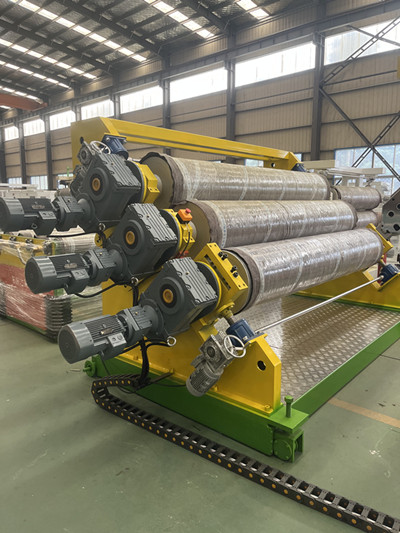

Aháromháromgömbös naptári berendezésElsősorban egy tükörkészletű naptárból, egy sebességváltóból, egy konzolból, alapból, egy előre és fordított utazási mechanizmusból, egy penészhőmérséklet-vezérlőből és egy elektromos vezérlő rendszerből áll.
A sebességváltót egy motor és egy redukciós rendszer hajtja. A három henger frekvenciaváltót használ a sebességszabályozáshoz, lehetővé téve a független vagy szinkronizált beállítást.
A felső és az alsó hengerek mechanikusan rögzítve vannak, biztosítva a pontos pozicionálást, a kiváló önzárási teljesítményt és a megbízható stabilitást. Az állandó hőmérsékleti táptalajt az egyes hengereken belül használják a hőmérséklet pontos szabályozására, hogy megfeleljenek a termék gyártási folyamatának paramétereinek. A berendezést egy motor előre és hátra hajtja, és a lassító rendszer lehetővé teszi a termékek beállítását, így kényelmesebbé teszi a formák beállítását és szétszerelését a gyártás során. Iii. Fő műszaki paraméterek
Hengeres átmérő: Ø450 x 1650 mm
Hengerek száma: 3
Hengerfelület minősége (µM): RA ≤ 0,25
Roller keménység: (HRC) 50-55
Roller Chrome Pating: (µm): 40-50
Roller hangmagasság-beállító tartomány (mm): 0-50
Roller interfész szálak specifikációja: RC 1 1/2# csőszál
Hengerfűtő táptalaj: lágyított víz
Drive Motor Model: 90L4 Teljesítmény: 1,5 kW
Meghajtó redukáló modell: FAF77R37-1,5 kW
Kimeneti sebesség: 5 fordulat / perc
Mechanikus bilincs-reducer modell: NMRV75-0.75 KW-40/1
Motor teljesítményének szorítása: 0,75 kW-4
A motoros reduktorok száma: 2
Hűtővízszivattyú motor teljesítménye: 90L2 1,5 kW
Mennyiség: 3 egység
Mobil motor teljesítménye: 0,75 kW
Mobil redukáló modell: NRV63/50-D0.75-400/1
Mennyiség: 1 egység
Külső méretek (l x w x h): 1400 x 2400 x 2100 mm
Súly: 4000 kg
Iv.háromháromgömbös naptári berendezésTelepítés
4.1. A gépet szilárd felületre kell felszerelni. Az alapnak egy betonszerkezetnek kell lennie, amelynek felületi magassága legalább 80 mm.
4.2. A gép beállítása és meghúzásakor egy szellemi szintet használjon a kiegyenlítéshez. A szintű hibának kevesebbnek kell lennie, mint 0,5%. A három hengert a középső magassághoz kell beállítani. A gép lábtámaszának négy beállító csavarja van, amelyek a gép magasságát a penész kimeneti magasságának megfelelően állítják be (a penészkitervet először le kell kiegyenlíteni). Ha a háromgörgést alulról felfelé táplálják, akkor a középső henger alsó szélét igazítani kell a penész kimenetéhez. Ha a háromgörgést felülről lefelé táplálják, akkor a középső henger felső szélét be kell igazítani a penész kimenetével. Nincs szükség további beállításokra. 4.3. Az elektromos vezetékek elhelyezésekor a háromgörgős naptár és a henger szerelvényén mérlegelje a mozgás lehetőségét. Az elektromos vezérlő eszközök a háromgörgős naptár és a tapadási egység fő vezérlőállomásán helyezkednek el.
4.4. Az egység beszerelése közben fektesse le a tápegységet, a levegőellátást (a sűrített levegő legalább 6 kg/cm²) és a hűtővízvezetékeket.
5. próbafutás
5.1. Kézzel mozgassa az egyes sebességváltó rendszereket a megbízhatóság és a rugalmasság ellenőrzése érdekében. Vigyen fel elegendő tiszta kenőanyagot, majd rögzítse az egységet biztonsági borítóval.
5.2. Egészítse fel az egyes alkatrészeket, és ellenőrizze, hogy van -e megbízható működés.
5.3. Végezzen légitesztet az összes pneumatikus alkatrész összehangolt működésének és megfelelő tömítésének biztosítása érdekében.
5.4. Csatlakoztassa a penészhőmérséklet -szabályozót az összes csővezeték kipróbálásához a szivárgáshoz.
5.5. A penész melegítése után ellenőrizze, hogy az ízületek szorosak vagy laza -e.
5.6. A három tekercs közötti rést előre beállítják a szállítás előtt. A szállítás során a bal és a jobb tekercsek közötti rés következetlen lehet. A görgők beállításához először húzza ki a bal és a jobb végeket csatlakoztató tengelykapcsolókat. Helyezzen egy rézérzet -mérőt az alsó és a középső görgők között, valamint a felső és a középső görgők között, majd állítsa be a görgőket felfelé és lefelé, amíg a bal és a jobb vég közötti távolság megegyezik. A beállítás után zárja be a tengelykapcsolókat és húzza meg a beállított csavarokat. A későbbi kiigazítás általában nem szükséges.
5.7 hengernyitás és bezárás

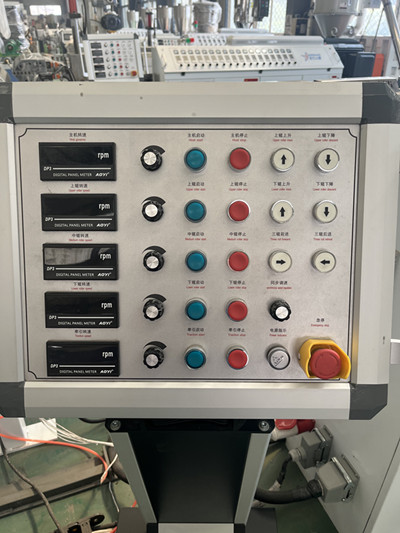

Mozgassa a henger emelés és az alárendelés gombokat, hogy ellenőrizze, hogy a görgők felemelkednek -e és esnek -e a gombjelölésekkel összhangban. Ha nem, állítsa be a motor vezetékeit.
5.8 háromháromgömbös naptári berendezésElektromos
A fő tápegység ellenőrzése után ellenőrizze a következőket:
A henger forgási irányát beállítják, mielőtt a gép elhagyja a gyárat. A betáplálási módszertől függően a henger forgási iránya két típusra osztható: alul, felső és felső, alsó-ki. Ha a henger forgási iránya különbözik a diagramtól, állítsa be a motor vezetékét a diagramhoz való megfeleléshez.
5.9 Három hengeres hőmérséklet beállítása
Indítsa el a három hengert, és hagyja, hogy lassan forogjanak. Kapcsolja be a hengerfűtési kapcsolót, amíg a hengerek el nem érik a beállított hőmérsékletet. A hengerfűtési módszerek között szerepel a vízfűtés és az olajfűtés, a terméktől függően. A hőmérséklet -szabályozó méri a henger hőmérsékletét, miután a víz (olaj) kilép a görgőkből.
5.10 A termék vastagságának beállítása
Ha az anyagot már kiürítik a penészből, nyomja meg és tartsa be a henger zárógombját, és vizuálisan ellenőrizze a hengerrést. Amikor a hengerek hamarosan elérik a termék vastagságát (a termék vastagságától és a munkavállaló képzettségi szintjétől függően, általában körülbelül 2 mm vastagságú, mint a termék, de a termék vastagságához közelebb megnövekedett készséggel), engedje el a gombot, és forgassa el a kézi beállítás fogantyút, hogy a hengerrést folyamatosan beállítsa, amíg a termék el nem éri a kívánt vastagságot.
5.11 háromháromgömbös naptári berendezésBeállítás
A háromhengeres sebesség beállítása szorosan kapcsolódik az extruder kimenetéhez és a termékleírásokhoz. A három henger mindegyikének sebességét külön-külön beállíthatjuk, egyidejűleg felgyorsíthatjuk vagy lassíthatjuk (háromhengeres egységes beállítást), vagy egyidejűleg beállíthatók a teljes gyártósoron keresztül (vonal egységes beállítás). Beállítási lépések: Állítsa be az egyes hengerek sebességét külön -külön → Állítsa be az egyes hengerek sebességét együttesen → A teljes gyártósor sebességét együttesen állítsa be. Először állítsa be mindhárom tekercs sebességét nagyjából azonos szintre. Az egyéni sebesség beállítására a három tekercs közötti hőmérsékleti különbségek alapján lehet szükség. Ezután hajtsa végre mindhárom tekercs egységes beállítását a tekercsek között felhalmozott anyagmennyiség alapján. Miután a teljes gyártósor sebességarányát teljesen beállítják, növelje az extruder kimenetet az egységes beállítás befejezéséhez.
5.12. A jövőbeli referenciaként a normál termelés után a normál termelés során, a hőmérsékletet, a sebességet és az egyéb paramétereket is tartsa be a teszt futtatásáról.
